Statik harmonik filtre paneli reaktif güç değişimlerinin hızlı olduğu durumlarda kullanılır. Transiyent oluşumu engellenir. Hiç bakım gerektirmeyen sistemdir. Statik (tristör anahtarlamalı) kompanzasyon sistemlerinde, bara gerilimi ile kondansatör geriliminin sıfır noktasında kondansatör bankalarını devreye alma ve akımın sıfır noktasında devreden çıkarmasına göre çalışır.

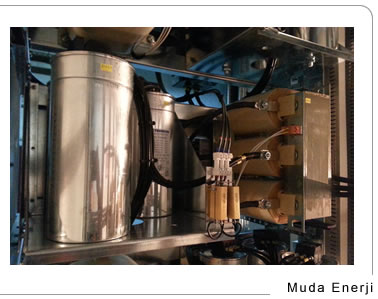

Muda Enerji statik harmonik filtre paneli her kademe için ayrı özel ağır hizmet tipi kondansatör, harmonik filtre reaktörü, sıfır geçiş kontrol kartı, tristörler ve tristör soğutma bloğu, hızlı tip NH sigorta ve bir adet reaktif güç kontrol rölesinden oluşmaktadır.

Statik tristörlü kompanzasyon sisteminin avantajlarını belirtirsek;

- Devreye giriş ve çıkış süresi asgari 20 ms dir
- Sık sık devreye girer ve çıkar
- Yük değişimlerine anında cevap verebilir
- Geçiş akımları ve gerilim çukurları oluşturmaz
- Kondansatörlerin deşarj olmasını beklemeye gerek olmadan kademeye alır
- Her faz tek tek ve "0" geçiş anında tetiklenir
- Bakım gerektirmez
- Kademe gücü istenildiği kadar artırılabilir
- Hiç ses çıkarmaz
- Reaktif oran çok düşük seviyelerde kalır
- Ark oluşturmazlar

Muda Enerji Tristörlü Harmonik Filtre Paneli Teknik Özellikleri:

Nominal Çalışma Gerilimi	230V.....1000V
Nominal Çalışma Frekansı	50Hz - 60Hz
Nominal Güç	5-2500kVAr
Kondansatör Tipi	Ağır hizmet tipi kondansatör
Reaktör	Ölçüm sonuçları veya tesis özelliğine göre seçilecektir
Anahtarlama Tipi	Tristör
Koruma Sigortası	NH 00
Röle	LCD panel akıllı tip
Çalışma Programı	1:1:1:1 - 1:2:2:2 - 1:2:4:4 - 1:2:4:8 - Manuel bağımsız ayarlanabilme
Kontrol Gerilimi	230V
Çalışma Sıcaklığı	-25C / +55C
Koruma Sınıfı	IP21
Kullanım Tipi	Dahili / Harici
Standartlar	IEC 60831, IEC 60439, EN 60831, EN 60439
